Chi tiêu vốn trong sản xuất thực phẩm đòi hỏi phải có quy hoạch không gian chính xác. Đánh giá thấp kích thước cơ sở dẫn đến tắc nghẽn vận hành tốn kém và ảnh hưởng đến an toàn thực phẩm. Các nhà quản lý và nhà đầu tư nhà máy thường tập trung nghiêm ngặt vào kích thước máy cơ bản. Họ không tính đến khoảng trống bảo trì, dấu chân tiện ích, trạm điều khiển tập trung và phân vùng vệ sinh cần thiết để sản xuất mì liên tục. Việc đánh giá dấu chân thực sự của dây chuyền sản xuất mì ăn liền yêu cầu phân tích mục tiêu công suất, cấu hình thiết bị (chẳng hạn như thiết lập chiên và không chiên) và bố trí quy trình làm việc. Bạn phải nhìn xa hơn khung thép của máy đùn và máy sấy. Các hoạt động trong thế giới thực đòi hỏi không gian cho việc di chuyển bằng xe nâng, dàn dựng nguyên liệu thô và quy trình rửa sạch hàng ngày. Hướng dẫn này chia nhỏ các yêu cầu chính xác về không gian để hỗ trợ lựa chọn cơ sở và phân bổ vốn chính xác. Chúng tôi sẽ kiểm tra xem các mô-đun xử lý khác nhau quyết định chiều dài, chiều rộng và chiều cao trần tòa nhà của bạn như thế nào.
Dấu chân công suất quyết định: Dây chuyền sản xuất mì ăn liền cơ bản cần từ 500 m2 cho đầu ra ở mức cơ bản (100–300kg/giờ) đến hơn 2.000 m2 cho hoạt động công suất cao (1.000kg+/giờ).
Độ dài là rất quan trọng: Các mô-đun hấp, lão hóa và sấy khô liên tục đòi hỏi không gian tuyến tính đáng kể; các cơ sở thường cần chiều dài liên tục tối thiểu từ 40 đến 60 mét.
Yêu cầu về không gian ẩn: Máy móc sản xuất chỉ chiếm 40-50% diện tích sàn yêu cầu. Phần còn lại phải được phân bổ cho việc lưu trữ nguyên liệu thô, phòng nồi hơi, xử lý nước, trung tâm điều khiển PLC và kho thành phẩm.
Tuân thủ và phân vùng: Sự tách biệt nghiêm ngặt giữa chế biến thô (bảo quản thấp) và sau nấu/đóng gói (bảo quản cao) đòi hỏi phải có các rào chắn vật lý chuyên dụng và khu vực chuyển tiếp công nhân để tăng diện tích tổng thể của cơ sở.
Để tính tổng không gian, người vận hành phải hiểu kích thước vật lý của từng mô-đun xử lý riêng biệt. Bạn phải biết cách chúng kết nối và hiểu các bộ truyền động cơ học cụ thể được sử dụng. Một nhà máy sản xuất hoạt động như một hệ sinh thái cơ khí có tính tích hợp cao. Mỗi khu vực yêu cầu dung sai không gian cụ thể cho hoạt động hàng ngày, vệ sinh và bảo trì nặng.

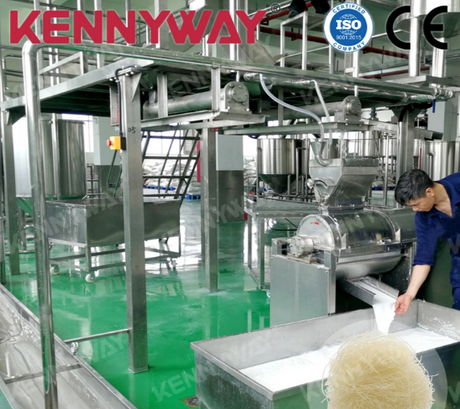

Mặt trước của cơ sở của bạn xử lý các nguyên liệu số lượng lớn. Cần có không gian cho máy trộn muối và nước tự động, máy đo chất lỏng và thiết bị trộn mì hai trục quy mô lớn. Những máy này rung lắc mạnh trong quá trình hoạt động. Chúng yêu cầu sàn được gia cố và khoảng trống rộng để người vận hành tải nguyên liệu một cách an toàn. Máy trộn công nghiệp tiêu chuẩn thường nằm trên gác lửng cao. Tầng lửng này yêu cầu hỗ trợ kết cấu và lối vào bằng cầu thang, điều này dễ dàng tiêu tốn diện tích 4x4 mét ở tầng trệt.
Yêu cầu về không gian theo chiều dọc thường bị bỏ qua trong khu vực trộn. Các silo chứa bột tự động yêu cầu chiều cao trần đáng kể. Một silo trong nhà tiêu chuẩn 10 tấn cần khoảng trống dọc ít nhất từ 6 đến 7 mét. Bể ngâm gạo đòi hỏi không gian thẳng đứng cho cơ cấu chất tải và tời nâng trên cao. Hệ thống vận chuyển bằng khí nén chạy phía trên thiết bị, vận chuyển bột và tinh bột trực tiếp đến máy trộn. Bạn phải phân bổ không gian sàn cho hệ thống thu gom bụi. Các thiết bị hút bụi cồng kềnh nhưng bắt buộc phải ngăn chặn nguy cơ bụi dễ cháy và duy trì an toàn hô hấp cho người lao động.

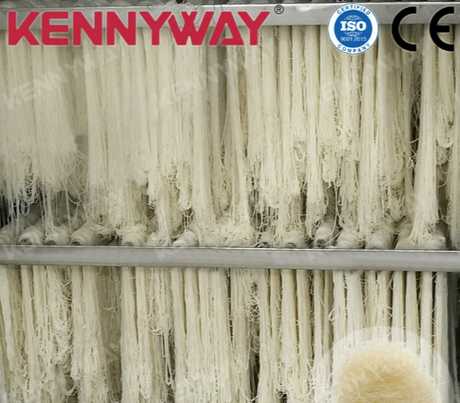

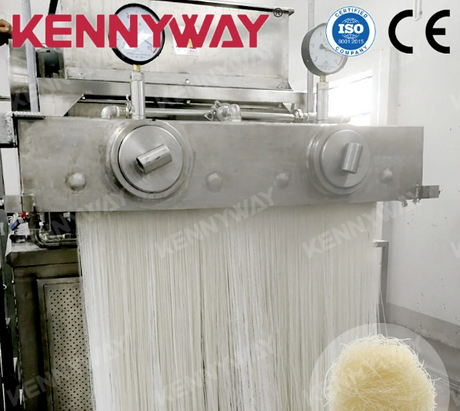

Giai đoạn nấu và nghỉ ngơi quyết định chiều dài tuyến tính của cơ sở của bạn. Sản xuất Bún ăn liền đòi hỏi dây chuyền chế biến dài hơn so với mì lúa mì tiêu chuẩn. Hồ hóa tinh bột gạo là một quá trình nhiệt phức tạp đòi hỏi phải có đường hầm hấp kéo dài. Đường dây công suất trung bình thường sử dụng đường hầm dẫn hơi dài hơn 20 mét. Băng tải lão hóa nhiều giai đoạn cũng là bắt buộc. Những đường hầm lão hóa này cho phép độ ẩm bên trong sợi mì ép đùn được cân bằng. Nếu không có đủ không gian lão hóa, sản phẩm cuối cùng sẽ trở nên giòn và vỡ trong quá trình đóng gói.
Các biến thể về dấu chân xảy ra dựa trên loại sản phẩm. Các dây chuyền được thiết kế để sản xuất bún phẳng rộng hơn yêu cầu băng tải rộng hơn và đường hầm hấp rộng hơn so với các dây chuyền bún tiêu chuẩn. Điều này làm tăng chiều rộng tổng thể của hành lang xử lý. Bạn phải phân bổ không gian cho các hệ thống truyền động xích hạng nặng dọc theo đường hầm. Cơ sở hạ tầng cơ khí cần thiết cho các chức năng điều chỉnh chính xác chiếm nhiều chỗ. Việc điều chỉnh tốc độ nấu và lưu lượng nước yêu cầu hộp số, động cơ truyền động và bộ truyền động tần số thay đổi (VFD) có thể tiếp cận được gắn trong các bảng điện cục bộ.

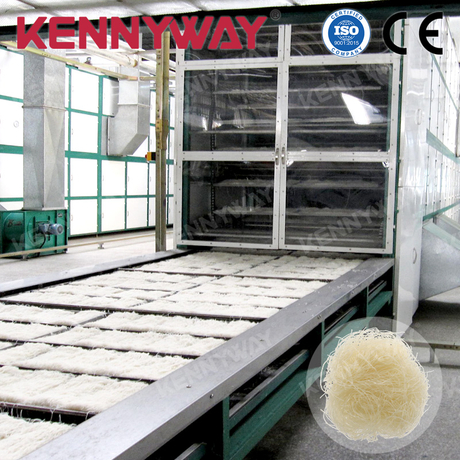

Loại bỏ độ ẩm xác định phần cuối của dây chuyền xử lý. Việc đánh giá sự cân bằng về mặt không gian giữa các phương pháp sấy là cần thiết để lựa chọn cơ sở sấy chính xác. Đường hầm sấy không khí nóng không chiên yêu cầu diện tích tuyến tính dài hơn đáng kể và tận dụng không gian thẳng đứng nhiều tầng. Một máy sấy khí nóng liên tục có thể có từ 5 đến 7 lớp băng tải. Điều này đòi hỏi trần nhà cao và kết cấu hỗ trợ chắc chắn. Chiều dài của máy sấy nhiều tầng có thể dễ dàng vượt quá 25 mét, cần thêm không gian ở đầu xả cho quạt làm mát.
Các mô-đun chiên ngập dầu liên tục thường có chiều dài tuyến tính ngắn hơn. Tuy nhiên, họ đưa ra những nhu cầu không gian hoàn toàn khác nhau. Bạn phải phân bổ diện tích cho các ống xả lớn và ống dẫn hơi dầu. Bể chứa dầu yêu cầu các phòng chuyên dụng, chống cháy có gờ ngăn tràn. Thông thường, kho chứa dầu số lượng lớn được đặt bên ngoài tòa nhà chính trên nền bê tông. Cơ sở hạ tầng thông gió dành riêng cho dây chuyền chiên rất rộng rãi. Bạn cần không gian cho bộ trao đổi nhiệt bên ngoài, bộ lọc dầu liên tục và hệ thống chữa cháy tự động xung quanh bếp chiên.
Hoạt động đóng gói tiêu tốn một phần lớn diện tích mặt bằng, thường phù hợp với diện tích của chính dây chuyền xử lý. Cần phân bổ không gian cho cân định lượng nhiều đầu đặt trên bệ nâng cao. Máy pha chế cốc và bát cần có khu vực để vật liệu đóng gói. Giấy gói dạng gối yêu cầu băng tải tiến dao dài để tạo khoảng cách hợp lý cho các khối mì trước khi hàn kín. Trước khi đóng gói, mì phải nguội đến nhiệt độ môi trường. Băng tải làm mát trên cao thường được sử dụng để tiết kiệm không gian sàn, nhưng chúng vẫn yêu cầu khoảng trống dọc và các điểm lắp kết cấu.
Tự động hóa cuối dòng đòi hỏi hành lang hoạt động rộng. Yêu cầu về dấu chân đối với người đóng gói thùng và máy xếp pallet là rất lớn. Các ô xếp hàng bằng rô-bốt cần có hàng rào an toàn, thêm chu vi làm tiêu tốn diện tích có giá trị. Đường đi dành cho xe có hướng dẫn tự động (AGV) phải được vạch ra trên sàn. AGV yêu cầu trạm sạc chuyên dụng và bán kính quay vòng rộng. Giao thông của xe nâng phải được tách biệt khỏi khu vực dành cho người đi bộ bằng lan can thép. Bảng tích lũy là cần thiết trước khi đóng thùng. Các bàn quay này giữ sản phẩm nếu máy ở hạ lưu bị kẹt, ngăn ngừa tình trạng dừng dây chuyền ở thượng lưu.
Việc kết hợp đầu ra mục tiêu với diện tích tối thiểu sẽ đảm bảo khả năng hoạt động. Bạn không thể ép một dây chuyền liên tục công suất cao vào một nhà kho nhỏ. Kích thước vật lý của máy móc được chia tỷ lệ trực tiếp với đầu ra. Dưới đây là bảng phân tích các yêu cầu về cơ sở dựa trên số kg/giờ.
Một cơ sở cấp thấp cần khoảng 500 đến 800 mét vuông. Quy mô này phù hợp với các thương hiệu trong khu vực, các nhà sản xuất mì gạo dẹt đặc sản và các cơ sở thí điểm thử nghiệm công thức sản phẩm mới. Các dây chuyền quy mô nhỏ thường sử dụng phương pháp đóng gói bán tự động để tiết kiệm vốn và không gian. Cách tiếp cận này đòi hỏi các khu vực lao động thủ công dày đặc hơn. Bạn cần không gian để công nhân bốc bát, cuộn màng dẫn hướng và đóng gói thùng carton thành phẩm theo cách thủ công.
Máy móc ở quy mô này nhỏ gọn hơn. Đường hầm hấp ngắn hơn và mô-đun sấy khô có ít tầng hơn. Tuy nhiên, bạn vẫn cần có các khu vực vật lý riêng biệt cho nguyên liệu thô và thành phẩm. Các phòng tiện ích có thể nhỏ hơn nhưng vẫn là bắt buộc. Một nồi hơi đốt gas nhỏ và hệ thống lọc nước cơ bản là đủ. Khoảng cách bảo trì có thể chặt chẽ hơn một chút, nhưng không được xâm phạm khả năng tiếp cận an toàn cho các đội vệ sinh.
Một nhà máy có công suất trung bình cần khoảng 1.000 đến 1.500 mét vuông. Điều này thể hiện tiêu chuẩn ngành cho việc phân phối trên toàn quốc. Nó đòi hỏi các dây chuyền liên tục hoàn toàn tự động trong đó giảm thiểu sự can thiệp thủ công. Các phòng tiện ích chuyên dụng rất cần thiết để chứa các nồi hơi và máy nén khí lớn hơn. Cần phải mở rộng giai đoạn nguyên liệu thô để cung cấp cho quá trình liên tục mà không bị gián đoạn.
Ở quy mô này, các đường hầm hấp và sấy mở rộng đáng kể về chiều dài và chiều rộng. Bạn cần băng tải cũ hơn để xử lý công suất tăng lên. Tự động hóa bao bì trở nên phức tạp. Nhiều máy quấn hoạt động song song, cần có băng tải chuyển hướng. Máy đóng thùng tự động thay thế các trạm đóng gói thủ công. Cơ sở phải có lối đi dành cho xe nâng rộng hơn, thường rộng 3,5 mét, để cho phép xe nâng đối trọng tiêu chuẩn di chuyển an toàn. Vòng quay hàng tồn kho nhanh hơn, đòi hỏi cách bố trí kệ kho hiệu quả cao.
Hoạt động với khối lượng lớn cần hơn 2.000 mét vuông. Những cơ sở này được thiết kế cho khối lượng xuất khẩu toàn cầu. Chúng thường có tính năng xử lý hai làn, trong đó hai đường song song chạy đồng thời. Các đường hầm sấy khô liên tục khổng lồ chiếm ưu thế trong sơ đồ mặt bằng. Robot cuối dây chuyền hoàn toàn tự động xử lý tất cả các nhiệm vụ xếp pallet và quấn căng. Quy mô khổng lồ của những nhà máy này đòi hỏi quy hoạch kiến trúc tỉ mỉ và các tấm sàn chịu lực có khả năng chịu tải trọng tĩnh cực lớn.
Các nhà máy lớn tận dụng các silo lớn bên ngoài để đựng bột mì và gạo. Hệ thống vận chuyển bằng khí nén định tuyến vật liệu đi xa hàng trăm mét qua cơ sở. Nhu cầu tiện ích là rất lớn. Cần có nồi hơi công nghiệp lớn và nhà máy xử lý nước thải toàn diện tại chỗ. Sảnh đóng gói giống như một nhà máy riêng biệt hoàn toàn. Nhiều AGV điều hướng sàn liên tục. Các rào chắn vật lý nghiêm ngặt ngăn cách từng khu vực sản xuất để duy trì tiêu chuẩn vệ sinh. Xưởng bảo trì, hoàn chỉnh với máy tiện và trạm hàn, được xây dựng trực tiếp trong cơ sở để xử lý việc sửa chữa ngay lập tức.
Năng lực sản xuất so với yêu cầu không gian tối thiểu
Sản lượng mục tiêu (kg/giờ) | Diện tích sàn ước tính (m2) | Ứng dụng mục tiêu | Mức độ tự động hóa bao bì |
|---|---|---|---|
100 - 300 | 500 - 800 | Thương hiệu khu vực, nhà máy thí điểm | Hỗ trợ bán tự động / thủ công |
500 - 800 | 1.000 - 1.500 | Phân phối toàn quốc | Hoàn toàn tự động liên tục |
1.000+ | 2.000+ | Xuất khẩu toàn cầu, Nhà máy lớn | Tích hợp AGV robot / nâng cao |
Cách bạn sắp xếp thiết bị phụ thuộc hoàn toàn vào những hạn chế về kiến trúc của tòa nhà. Bạn phải đưa một quy trình liên tục vào một không gian hữu hạn trong khi vẫn duy trì dòng nguyên liệu hợp lý. Cách bố trí quyết định hiệu quả hoạt động, tác động đến chất lượng sản phẩm và xác định khả năng tiếp cận bảo trì. Việc chọn cấu hình phù hợp sẽ ngăn ngừa tắc nghẽn trong tương lai và giảm nhân công xử lý vật liệu.

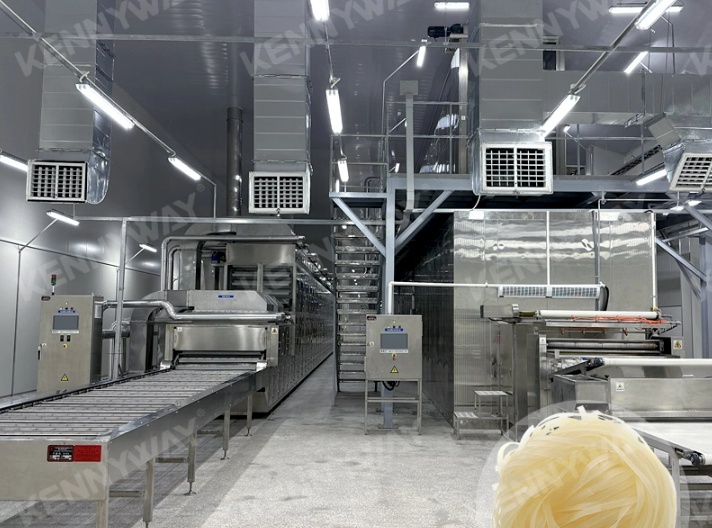

Đây là cấu hình hiệu quả nhất cho dây chuyền sản xuất mì ăn liền. Thiết lập theo đường thẳng đòi hỏi một cơ sở dài và hẹp. Tòa nhà thường có chiều dài từ 60 đến 100 mét. Nguyên liệu thô đi vào ở một đầu thông qua bến tiếp nhận. Hàng hóa thành phẩm xuất cảnh ở đầu đối diện qua bến vận chuyển. Điều này tạo ra một quy trình làm việc một chiều hoàn hảo giúp ngăn ngừa lây nhiễm chéo một cách tự nhiên.
Bố cục tuyến tính giảm thiểu các điểm chuyển sản phẩm. Mỗi khi mì đổi hướng trên băng tải đều có nguy cơ bị kẹt. Sự đứt gãy dễ dàng xảy ra tại các điểm chuyển nơi sản phẩm rơi từ dây đai này sang dây đai khác. Một đường thẳng sẽ loại bỏ những rủi ro này. Nó đơn giản hóa các hệ thống truyền động cơ khí. Một trục truyền động chính thường có thể cấp nguồn cho nhiều mô-đun liên tiếp, giảm độ phức tạp về điện. Kỹ thuật viên bảo trì có tầm nhìn rõ ràng trong toàn bộ xưởng sản xuất, cho phép họ phát hiện vấn đề ngay lập tức.
Những cấu hình này là cần thiết cho các cơ sở hình vuông hoặc có hình dạng bất thường. Không phải lúc nào bạn cũng có thể tìm thấy một tòa nhà dài 100 mét trong khu công nghiệp mà mình mong muốn. Bố trí hình chữ U gấp đôi dây chuyền sản xuất, đưa đầu bao bì quay trở lại khu vực tiếp nhận nguyên liệu thô. Bố cục hình chữ L uốn cong đường quanh một góc để vừa với các đường thuộc tính. Những thiết kế này yêu cầu băng tải quay 90 độ hoặc 180 độ chuyên dụng.
Có sự đánh đổi cơ học đáng kể với bố cục uốn cong. Cơ chế quay yêu cầu không gian bảo trì bổ sung. Chúng có hộp số phức tạp, dây đai cong và bộ căng chuyên dụng. Các bộ phận này mòn nhanh hơn đai thẳng và cần phải thay thế thường xuyên. Phần quay làm phức tạp việc kiểm soát lực căng liên tục. Bún gạo mềm dễ bị giãn hoặc gãy khi quay nếu tốc độ đai không được đồng bộ hoàn hảo. Bạn phải phân bổ thêm diện tích cho bán kính rộng của các băng tải quay này, vì những khúc cua gấp sẽ phá hủy các khối mì.
Không gian sàn chỉ là một khía cạnh của quy hoạch cơ sở. Không gian theo chiều dọc cũng quan trọng không kém. Yêu cầu chiều cao trần tối thiểu thường là 5 đến 7 mét. Bạn phải bố trí các băng tải làm mát phía trên để vận chuyển mì phía trên sàn làm việc. Các ống xả phía trên nồi hấp và nồi chiên yêu cầu khoảng trống đáng kể theo chiều dọc. Ống dẫn lớn bằng thép không gỉ phải xuyên qua trần nhà đến các lỗ thông hơi trên mái nhà bên ngoài.
Người vận hành cần có lối đi an toàn lên phía trên của máy móc. Sàn catwalk bằng thép không gỉ là bắt buộc đối với các dây chuyền liên tục. Những lối đi trên cao này cho phép công nhân giám sát quá trình hấp và sấy khô, xử lý giấy kẹt và làm sạch các bộ phận phía trên. Sàn catwalk yêu cầu các cột đỡ chắc chắn được bắt vít vào sàn. Cầu thang dẫn đến những sàn catwalk này tiêu tốn không gian sàn tầng trệt. Quy hoạch theo chiều dọc phù hợp giúp tầng trệt thông thoáng cho thiết bị xử lý vật liệu và xe vệ sinh.
Một cơ sở không thể tồn tại nếu nó chỉ phù hợp với máy móc chính. Không gian phụ trợ quyết định tính hiệu quả và an toàn tổng thể của nhà máy. Nhiều nhà quản lý nhà máy đánh giá thấp dấu chân của các tiện ích. Họ quên mất khu vực bảo quản và vệ sinh. Những yêu cầu ẩn này thường tiêu tốn tổng diện tích lớn hơn chính dây chuyền sản xuất.
Sản xuất bún tiêu tốn nhiều nước và hơi nước. Yêu cầu về không gian cho nồi hơi công nghiệp là rất lớn. Nồi hơi phải được đặt trong các phòng chuyên dụng chống cháy, tách biệt với tầng sản xuất chính. Các phòng này phải được bố trí trên các bức tường bên ngoài để tạo điều kiện thông gió, ống xả và van xả an toàn. Bạn cần không gian để lưu trữ nhiên liệu, cho dù đó là trạm đo khí đốt tự nhiên hay bình chứa dầu diesel bên ngoài.
Đầu hơi, van giảm áp và bình hồi nước ngưng cần có khoảng trống để bộ lắp đặt đường ống hoạt động. Nhà máy xử lý nước thải (WWTP) là cần thiết để đáp ứng việc tuân thủ xả thải môi trường. Các nhà máy sản xuất mì tạo ra nước thải chứa nhiều tinh bột làm tắc nghẽn hệ thống cống rãnh của thành phố. Bạn phải phân bổ không gian ngoài trời hoặc tầng hầm cho bể cân bằng. Bể sục khí, bể lắng và máy ép bùn chiếm diện tích đáng kể. Bạn không thể hoạt động hợp pháp nếu không có cơ sở hạ tầng này.
Dây chuyền sản xuất hiện đại dựa vào tự động hóa tiên tiến. Cần có không gian sàn dành riêng cho các tủ điện chính. Bảng điều khiển tập trung quản lý các chức năng điều chỉnh phức tạp. Người vận hành kiểm soát các vùng nhiệt độ, tốc độ truyền động xích và độ ẩm từ các trạm này. Giao diện người-máy cục bộ (HMI) được gắn gần máy, nhưng bộ não xử lý chính yêu cầu một môi trường an toàn.
Phòng điều khiển phải cách ly với tầng sản xuất chính. Chúng phải được giữ cách xa khu vực có nhiệt độ cao và bị rửa trôi. Nước và các thiết bị điện tử nhạy cảm không trộn lẫn. Phòng điều khiển yêu cầu hệ thống điều hòa khí hậu độc lập để ngăn chặn PLC quá nóng. Nó cần sàn nâng hoặc khay cáp trên cao để định tuyến dây lớn. Đặt tủ điện quá gần nồi hấp dẫn đến hư hỏng linh kiện sớm do ngưng tụ nhiều.
Tính toán tỷ lệ không gian sản xuất và không gian lưu trữ là rất quan trọng để hoạt động liên tục. Tiêu chuẩn ngành thường là 1:1 hoặc 1:1,5. Nếu dây chuyền sản xuất của bạn chiếm 1.000 mét vuông, bạn cần ít nhất 1.000 đến 1.500 mét vuông kho chứa. Các dây chuyền liên tục tiêu thụ nguyên liệu thô một cách nhanh chóng và sản xuất thành phẩm cũng nhanh như vậy. Không có dung lượng bộ đệm, dòng phải tắt.
Cần có kho bảo quản có kiểm soát khí hậu đối với gạo thô và bột mì. Độ ẩm cao làm hỏng các nguyên liệu có khối lượng lớn, gây vón cục trước khi đến máy trộn. Kho chứa hàng thành phẩm cần có hệ thống kệ chứa hàng trên cao. Bạn phải lập kế hoạch cho lối đi dành cho xe nâng giữa các giá đỡ. Cần có khu vực dàn dựng cho các bến tàu vận chuyển và tiếp nhận để kiểm tra hàng hóa đến và bọc các pallet gửi đi. Nếu không có đủ dung lượng lưu trữ, đường dây công suất cao sẽ bị nghẹt đầu ra của chính nó.
Các quy định về an toàn thực phẩm quy định cách bố trí cơ sở. Bắt buộc phải có sự tách biệt nghiêm ngặt giữa khu vực chế biến thô và sau nấu. Diện tích cần thiết cho các trạm vệ sinh là không thể thương lượng. Công nhân phải đi qua một luồng chuyển tiếp được kiểm soát. Họ cần phòng thay đồ để thay đồ vệ sinh. Trạm rửa ủng, cửa quay khử trùng tay và buồng tắm khí cần có không gian ống nước và thoát nước ở lối vào khu vực chăm sóc cao.
Tường ngăn cách vật lý phải được xây dựng giữa các khu. Xử lý nguyên liệu thô tạo ra bụi trong không khí. Bao bì yêu cầu môi trường phòng sạch sẽ. Bạn phải xây dựng hành lang ngăn ngừa lây nhiễm chéo. Hệ thống áp suất không khí dương trong phòng đóng gói yêu cầu các thiết bị HVAC cồng kềnh được gắn trên mái nhà hoặc gác lửng. Các khu vực chuyển tiếp và rào cản vật lý này làm tăng đáng kể diện tích tổng thể của cơ sở nhưng vẫn đảm bảo tuân thủ kiểm toán.
Ước tính không gian tiện ích và phụ trợ
Khu cơ sở | Yêu cầu không gian ước tính | Cơ sở hạ tầng quan trọng cần thiết |
|---|---|---|
Nồi hơi & Tạo hơi nước | 50 - 100 m2 | Tường chống cháy, lỗ thông hơi bên ngoài, kho chứa nhiên liệu, thiết bị làm mềm nước. |
Xử lý nước thải | 100 - 300 m2 (Thường dùng bên ngoài) | Bể cân bằng, bể sục khí, máy ép bùn. |
Khu chuyển tiếp vệ sinh | 30 - 60 m2 | Phòng thay đồ, máy chà ủng, buồng tắm khí, trạm rửa tay. |
Điều khiển điện & PLC | 20 - 40 m2 | Điều hòa, sàn nâng, máng cáp, chữa cháy. |
Các lỗi không gian có thể tránh được dẫn đến thời gian ngừng hoạt động. Lập kế hoạch kém trong giai đoạn thiết kế cơ sở tạo ra những trở ngại vĩnh viễn. Sau khi đổ bê tông, lắp đặt cống thoát nước trên sàn và bắt vít máy móc, việc thay đổi sẽ vô cùng tốn kém. Nhận thức được những thất bại phổ biến này sẽ ngăn chặn được sự chậm trễ thảm khốc của dự án và bội chi ngân sách.
Không bố trí đủ không gian xung quanh máy là lỗi bố trí phổ biến nhất. Bạn phải chừa khoảng trống từ 1,5 đến 2 mét xung quanh máy đùn, nồi hấp và nồi chiên. Đội vệ sinh cần có chỗ để vận hành máy rửa áp lực và máy tạo bọt. Kỹ thuật viên bảo trì cần không gian để kéo các bộ phận nặng bằng tời động cơ hoặc kích nâng pallet.
Hậu quả của việc giải phóng mặt bằng chặt chẽ là nghiêm trọng. Bạn sẽ phải đối mặt với việc không thể tháo trục máy để thay thế vòng bi. Việc bôi trơn bộ truyền động xích trở nên nguy hiểm hoặc không thể thực hiện được. Việc rửa sạch các bộ phận bằng thép không gỉ đúng cách trở nên khó khăn, dẫn đến sự tích tụ vi khuẩn và không tuân thủ. Xe nâng chắc chắn sẽ đâm vào máy móc nếu lối đi quá hẹp, gây hư hỏng kết cấu đường dây.
Thiết kế một kế hoạch sàn chặt chẽ ngăn cản sự phát triển trong tương lai. Bạn có thể cài đặt một dòng duy nhất ngày hôm nay. Trong ba năm, nhu cầu thị trường có thể yêu cầu dòng thứ hai. Nếu tòa nhà của bạn đã hoạt động hết công suất, bạn phải di dời toàn bộ hoạt động, điều này sẽ gây ra thời gian ngừng hoạt động lớn. Tự động hóa việc đóng gói được nâng cấp, chẳng hạn như việc bổ sung các robot xếp pallet sau này, cũng đòi hỏi nhiều không gian hơn so với các trạm đóng gói thủ công.
Bao thanh toán khoảng đệm không gian 20% trong quá trình lựa chọn cơ sở ban đầu là chiến lược giảm thiểu tốt nhất. Để lại không gian sàn trống bên cạnh dòng chính. Kích thước nồi hơi, máy nén khí và phòng tiện ích của bạn để xử lý công suất trong tương lai ngay từ ngày đầu tiên. Thuê một tòa nhà lớn hơn một chút bây giờ sẽ rẻ hơn so với việc di chuyển một nhà máy công nghiệp nặng sau này.
Thiết kế bố cục nơi các đường dẫn nguyên liệu thô cắt ngang các đường dẫn thành phẩm là một thất bại nghiêm trọng. Xe nâng chở túi bột bụi không bao giờ được chạy qua băng tải làm mát đang mở. Công nhân từ khu vực trộn nguyên liệu không được đi qua sảnh đóng gói để đến phòng nghỉ.
Việc thực hiện các thiết kế dòng chảy một chiều sẽ giảm thiểu rủi ro này. Nguyên liệu phải chảy theo một hướng liên tục từ nguyên liệu thô đến thành phẩm. Lối vào và lối ra phải được tách biệt. Con đường loại bỏ chất thải phải được tách biệt khỏi con đường phân phối thành phần. Việc không lập bản đồ các quy trình công việc này sẽ dẫn đến việc kiểm tra an toàn thực phẩm không thành công, thu hồi sản phẩm và giấy phép sản xuất bị thu hồi.
Diện tích của dây chuyền sản xuất mì ăn liền vượt xa kích thước của máy móc cơ bản. Lập kế hoạch cơ sở thành công đòi hỏi cái nhìn toàn diện về năng lực, cơ sở hạ tầng tiện ích, khả năng tiếp cận ổ đĩa cơ học và tuân thủ vệ sinh. Bạn phải tính đến mọi van, băng tải, giá chứa và bán kính quay vòng của xe nâng. Khi đánh giá các nhà cung cấp thiết bị, hãy ưu tiên những nhà cung cấp bố cục CAD 2D và 3D toàn diện. Các bố cục này phải bao gồm các khu bảo trì, lối đi, vị trí bảng điều khiển và kết nối tiện ích. Không chấp nhận dấu chân máy cơ bản. Một đối tác thực sự sẽ thiết kế toàn bộ quy trình làm việc của cơ sở.
Xác định công suất mục tiêu của bạn theo kilogam trên giờ để thiết lập diện tích cơ sở và tải trọng tiện ích của bạn.
Xác định các biến thể sản phẩm của bạn, chẳng hạn như bún phẳng so với bún, để xác định chiều rộng vành đai và chiều dài đường hầm.
Hoàn thiện phương pháp sấy khô của bạn để hiểu các hạn chế về không gian theo chiều dọc và tuyến tính cũng như nhu cầu chữa cháy.
Vạch ra quy trình làm việc một chiều cho nguyên liệu, nhân sự và chất thải để đảm bảo tuân thủ nghiêm ngặt về an toàn thực phẩm.
Yêu cầu sơ đồ bố trí sơ bộ từ nhà sản xuất thiết bị bạn đã chọn trước khi ký hợp đồng thuê cơ sở hoặc đổ bê tông.
Đáp: Mặc dù phụ thuộc vào công suất, nhưng đường dây tự động liên tục thường yêu cầu chiều dài đường thẳng không gián đoạn tối thiểu từ 40 đến 60 mét. Chiều dài này phù hợp với các đường hầm ép đùn, hấp kéo dài, lão hóa và sấy khô mà không cần sử dụng băng tải quay phức tạp gây vỡ sản phẩm.
Trả lời: Bún gạo ăn liền yêu cầu quá trình ủ và hấp lâu hơn so với mì lúa mì tiêu chuẩn. Quá trình hồ hóa và cân bằng độ ẩm kéo dài này thường dẫn đến dấu chân lớn hơn 15-20% cho bộ phận chế biến của cơ sở.
Đ: Vâng. Mô-đun sấy không khí nóng không chiên yêu cầu không gian tuyến tính dài hơn và trần nhà cao hơn cho băng tải nhiều tầng. Nồi chiên liên tục nhỏ gọn hơn nhưng yêu cầu không gian chuyên dụng, chống cháy để lưu trữ dầu số lượng lớn, ống xả và hệ thống chữa cháy tiên tiến.
Trả lời: Nên sử dụng chiều cao trần tối thiểu từ 5 đến 7 mét. Không gian thẳng đứng này chứa các đường làm mát trên cao, mũ thông gió phía trên nồi hấp, silo đựng bột cao và lối đi bảo trì bằng thép không gỉ trên cao cần thiết cho người vận hành tiếp cận.
Đáp: Thực tiễn tốt nhất trong ngành đề xuất tỷ lệ 1:1 đến 1:1,5. Với mỗi 1.000 mét vuông không gian sản xuất đang hoạt động, bạn nên lập kế hoạch cho 1.000 đến 1.500 mét vuông kho chứa nguyên liệu thô và thành phẩm kết hợp để tránh tắc nghẽn hoạt động.
